語言
中文簡體
English
l 缺陷：氣孔、夾渣、夾砂、密集氣孔、冷隔、縮孔和疏松、裂紋
氣孔（氣泡、嗆孔、氣窩）
特征：氣孔是存在于鑄件表面或內(nèi)部的孔洞，呈圓形、橢圓形或不規(guī)則形，有時多個氣孔組成一個氣團，皮下一般呈梨形。嗆孔形狀不規(guī)則，且表面粗糙，氣窩是鑄件表面凹進去一塊，表面較平滑。明孔外觀檢查就能發(fā)現(xiàn)，皮下氣孔經(jīng)機械加工后才能發(fā)現(xiàn)。形成原因：
1、模具預熱溫度太低，液體金屬經(jīng)過澆注系統(tǒng)時冷卻太快。
2、模具排氣設計不良，氣體不能通暢排出。
3、涂料不好，本身排氣性不佳，甚至本身揮發(fā)或分解出氣體。
4、模具型腔表面有孔洞、凹坑，液體金屬注入后孔洞、凹坑處氣體迅速膨脹壓縮液體金屬，形成嗆孔。
5、模具型腔表面銹蝕，且未清理干凈。
6、原材料（砂芯）存放不當，使用前未經(jīng)預熱。
7、脫氧劑不佳，或用量不夠或操作不當?shù)取?/span>
防止方法：
1、模具要充分預熱，涂料（石墨）的粒度不宜太細，透氣性要好。
2、使用傾斜澆注方式澆注。
3、原材料應存放在通風干燥處，使用時要預熱。
5、澆注溫度不宜過高。
縮孔（縮松）
特征：縮孔是鑄件表面或內(nèi)部存在的一種表面粗糙的孔，輕微縮孔是許多分散的小縮孔，即縮松，縮孔或縮松處晶粒粗大。常發(fā)生在鑄件內(nèi)澆道附近、冒口根部、厚大部位，壁的厚薄轉(zhuǎn)接處及具有大平面的厚薄處。
形成原因：
1、模具工作溫度控制未達到定向凝固要求。
2、涂料選擇不當，不同部位涂料層厚度控制不好。
3、鑄件在模具中的位置設計不當。
4、澆冒口設計未能達到起充分補縮的作用。
5、澆注溫度過低或過高。
防治方法：
1、提高磨具溫度。
2、調(diào)整涂料層厚度，涂料噴灑要均勻，涂料脫落而補涂時不可形成局部涂料堆積現(xiàn)象。
3、對模具進行局部加熱或用絕熱材料局部保溫。
4、熱節(jié)處鑲銅塊，對局部進行激冷。
5、模具上設計散熱片，或通過水等加速局部地區(qū)冷卻速度，或在模具外噴水，噴霧。
6、用可拆缷激冷塊，輪流安放在型腔內(nèi)，避免連續(xù)生產(chǎn)時激冷塊本身冷卻不充分。
7、模具冒口上設計加壓裝置。
8、澆注系統(tǒng)設計要準確，選擇適宜的澆注溫度。
渣孔（熔劑夾渣或金屬氧化物夾渣）
特征：渣孔是鑄件上的明孔或暗孔，孔中全部或局部被熔渣所填塞，外形不規(guī)則，小點狀熔劑夾渣不易發(fā)現(xiàn)，將渣去除后，呈現(xiàn)光滑的孔，一般分布在澆注位置下部，內(nèi)澆道附近或鑄件死角處，氧化物夾渣多以網(wǎng)狀分布在內(nèi)澆道附近的鑄件表面，有時呈薄片狀，或帶有皺紋的不規(guī)則云彩狀，或形成片狀夾層，或以團絮狀存在鑄件內(nèi)部，折斷時往往從夾層處斷裂，氧化物在其中，是鑄件形成裂紋的根源之一。
形成原因：渣孔主要是由于合金熔煉工藝及澆注工藝造成的（包括澆注系統(tǒng)的設計不正確），模具本身不會引起渣孔，而且金屬模具是避免渣孔的有效方法之一。
防治方法：
1、澆注系統(tǒng)設置正確或使用鑄造纖維過濾網(wǎng)。
2、采用傾斜澆注方式。
3、選擇熔劑，嚴格控制品質(zhì)
裂紋（熱裂紋、冷裂紋）
特征：裂紋的外觀是直線或不規(guī)則的曲線，熱裂紋斷口表面被強烈氧化呈暗灰色或黑色，無金屬光澤，冷裂紋斷口表面清潔，有金屬光澤。一般鑄件的外裂直接可以看見，而內(nèi)裂則需借助其他方法才可以看到。裂紋常常與縮松、夾渣等缺陷有聯(lián)系，多發(fā)生在鑄件尖角內(nèi)側(cè)，厚薄斷面交接處，澆冒口與鑄件連接的熱節(jié)區(qū)。
形成原因：金屬模鑄造容易產(chǎn)生裂紋缺陷，因為金屬模本身沒有退讓性，冷卻速度快，容易造成鑄件內(nèi)應力增大，開型過早或過晚，澆注角度過小或過大，涂料層太薄等都易造成鑄件開裂，模具型腔本身有裂紋時也容易導致裂紋。
防治方法：
1、應注意鑄件結(jié)構(gòu)工藝性，使鑄件壁厚不均勻的部位均勻過渡，采用合適的圓角尺寸。
2、調(diào)整涂料厚度，盡可能使鑄件各部分達到所要求的冷卻速度，避免形成太大的內(nèi)應力。
3、應注意金屬模具的工作溫度，調(diào)整模具斜度，以及適時抽芯開裂，取出鑄件緩冷。
冷隔（融合不良）
特征：冷隔是一種透縫或有圓邊緣的表面夾縫，中間被氧化皮隔開，不完全融為一體，冷隔嚴重時就成了“欠鑄”。冷隔常出現(xiàn)在鑄件頂部壁上，薄的水平面或垂直面，厚薄壁連接處或在薄的助板上。
形成原因：
1、金屬模具排氣設計不合理。
2、工作溫度太低。
3、涂料品質(zhì)不好（人為、材料）。
4、澆道開設的位置不當。
5、澆注速度太慢等。
防治方法：
1、正確設計澆道和排氣系統(tǒng)。
2、大面積薄壁鑄件，涂料不要太薄，適當加厚涂料層有利于成型。
3、適當提高模具工作溫度。
4、采用傾斜澆注方法。
5、采用機械震動金屬模澆注。

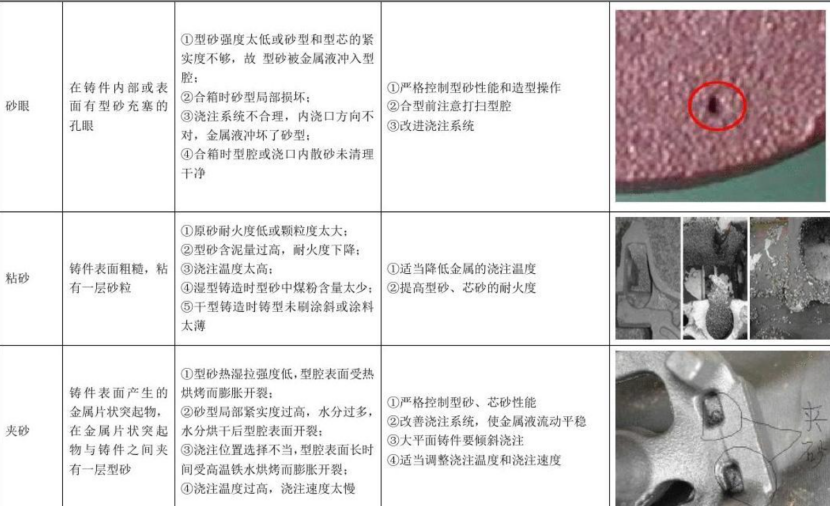

砂眼（砂孔）
特征：在鑄件表面或內(nèi)部形成相對規(guī)則的孔洞，其形狀與砂粒的外形一致，剛出模時可見鑄件表面鑲嵌的砂粒，可從中掏出砂粒，多個砂眼同時存在時，鑄件表面呈桔子皮狀。
形成原因：由于砂芯表面掉下的砂粒被銅液包裹存在與鑄件表面而形成孔洞。
1、砂芯表面強度不好，燒焦或沒有完全固化。
2、砂芯的尺寸與外模不符，合模時壓碎砂芯。
3、模具蘸了有砂子污染的石墨水。
4、澆包與澆道處砂芯相摩擦掉下的砂隨銅水沖進型腔。
防治方法：
1、砂芯制作時嚴格按工藝生產(chǎn)，檢查品質(zhì)。
2、砂芯與外模的尺寸相符。
3、是墨水要及時清理。
4、避免澆包與砂芯摩擦。
（文章內(nèi)容來自網(wǎng)絡，如有侵權(quán)，請聯(lián)系刪除）
地址：遼寧省沈陽市經(jīng)濟技術開 發(fā)區(qū)開發(fā)南二十三號路13號甲
沈陽金研：13898848281
座機：024-25799905
傳真：024-25799905
郵箱：jyjg2018@163.com
